Gaswarnzentrale-GWZ-Gesamtsystem

Gaswarnzentrale

Hardware

Das Basismodul wurde hardwaretechnisch in eine Digital- und eine Analogplatine unterteilt. Diese räumliche Trennung begünstigt die Montage in einem entsprechenden Gehäuse.

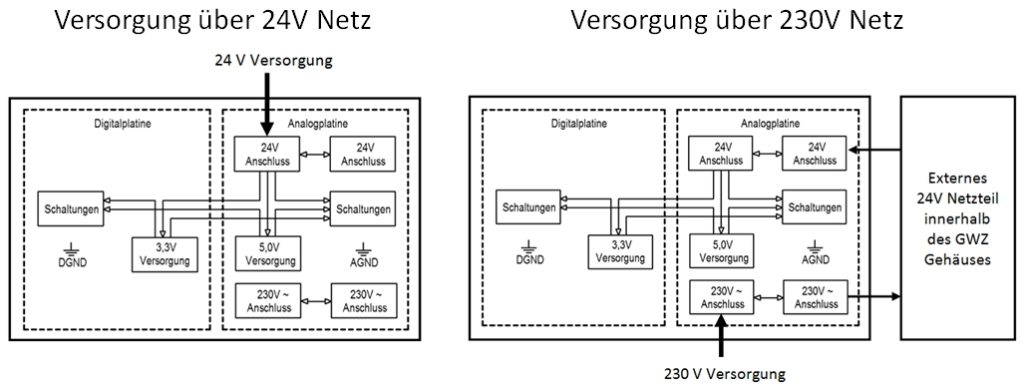

Energieversorung
Energieversorung

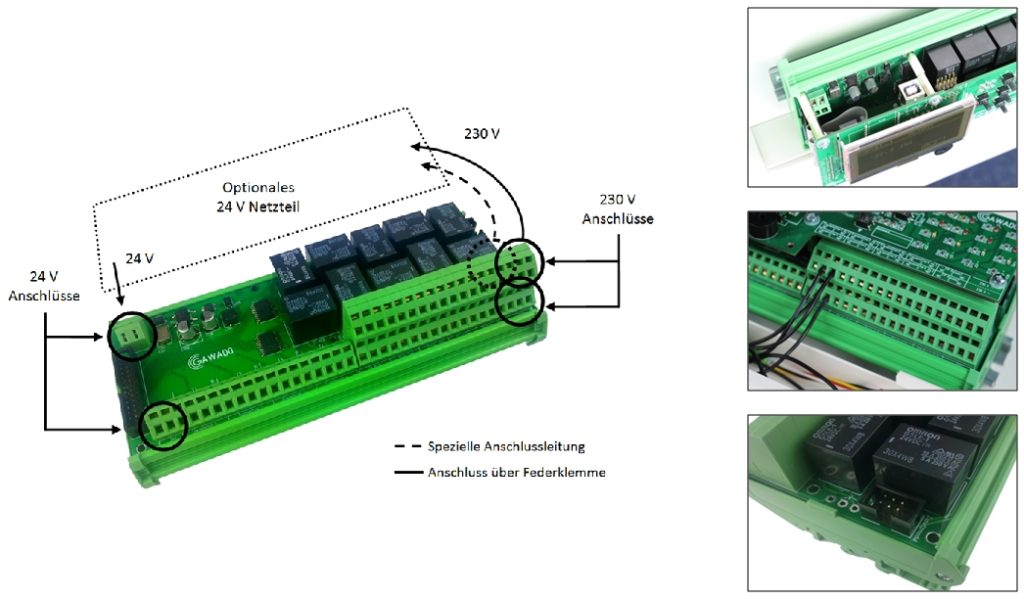

Anschlussbelegung-230V_24V
Anschlussbelegung 230 V / 24 V

Digitalplatine

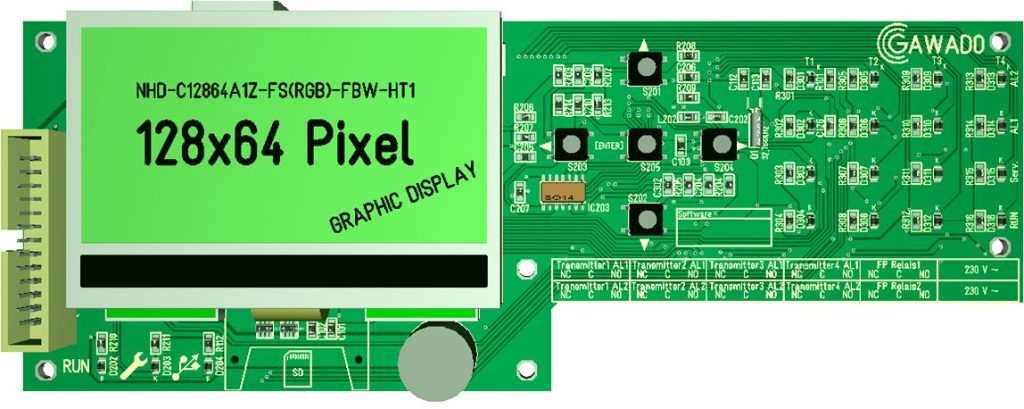

GWZ-Digitalplatine
GWZ-Digitalplatine

Die Digitalplatine beinhaltet folgende Komponenten.

  • 8-Bit Mikrocontroller
  • Grafikdisplay (128×64 Pixel)
  • ADC-Konverter (12 Bit)
  • USB-Service Schnittstelle
  • Tasterfeld zur Bedienung
  • SD-Karten Speicher
  • Externer Datenbus für Erweiterungsmodule
  • Webinterface zur Fernwartung
  • Schwellwertanzeige (LEDs)
  • RTC mit Pufferbatterie

Analogplatine

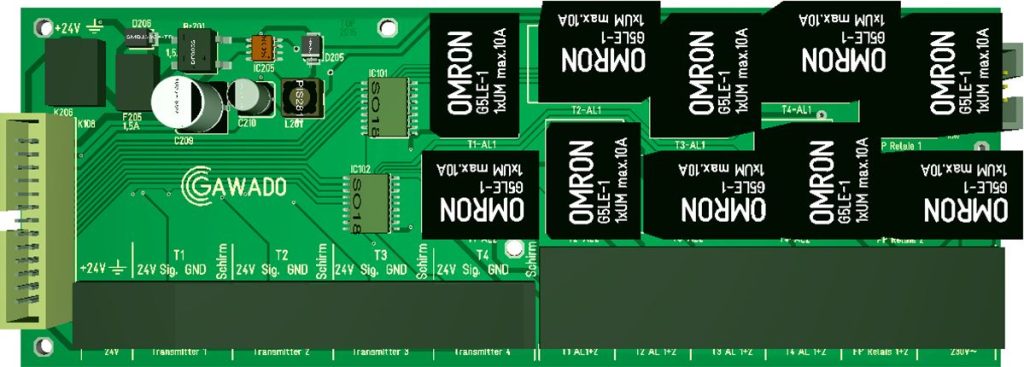

GWZ-Analogplatine
GWZ-Analogplatine

Die Analogplatine beinhaltet folgende Komponenten.

  • 4 Transmittereingänge 4-20 mA
  • 10 potentailfreie Relaisausgänge (NC und NO)
  • Absicherung der Relaisausgänge gegen Überstrom
  • Spannungsversorgung 230 V und 24 V
  • Schutzbeschlatung (Strom/Spannung und Temperatur)
  • 24 V Spannungsversorgung für jeden Transmitter
  • Schirmungsanschlüsse für Transmitter
  • Anschlussklemme für externen Datenbus für Erweiterungsmodule
Bauteilpositionierung
Bauteilpositionierung

Zur übereinanderliegenden Montage beider Platinen, wurde auf die genau Positionierung aller vorhandenen Bauelemente geachtet. Somit besteht die Möglichkeit, dass Gesamsystem in ein Kompaktgehäuse zu integrieren.
