Platinenlayout
Vorüberlegungen
Um die genaue Positionierung der einzelnen Funktionsblöcke (Energieversorgungen, Buchsenleisten, Betriebsanzeigen, usw.) auf der Flachbaugruppe zu bestimmen, mussten zunächst einige konstruktive Vorgaben erarbeitet werden.
- Nennmaße der Flachbaugruppe passend zum Baofeng UV-5R
- Passgenaue Anordnung der Fixierungspunkte
- Bauhöhen auf der zu entwickelnden Basisplatine (Oberseite)
- Bauhöhen auf der zu entwickelnden Aufsteckplatine (Unterseite)
- Ausfräsungen und Bohrungen für Leitungsdurchführungen
- Position der Schnittstellen und deren Zugänglichkeit
- Hohe mechanische Stabilität
- Passgenaue Positionierung der Buchsenleisten
- Möglichst großer Abstand zwischen HF Quellen und Mikrokontroller
- Anwendungsoptimiertes Wärmemanagement
- Einfache Montage des Systems
- Möglichst kleine Abmessungen des Gesamtsystems
- Geringer Wartungsaufwand
- Hohe Betriebsstabilität
- Eignung zum Betrieb bei extremen Umgebungsbedingungen
Festlegung von Nennmaßen
Bevor mit dem Platinenlayout als solches begonnen werden kann müssen die Nennmaße für die Platine festgelegt werden. In diesem Fall richtet sich die Festlegung dieser Maße nach folgenden Gesichtspunkten:
- Kostengünstige Produktion (Leierplattennutzen berücksichtigten)
- Platzierung von Befestigungsbohrungen passend zum Baofeng UV-5R
- Platzierung von Leitungsdurchführungen
- Aussparungen um Steckkontakte besser zugänglich zu machen
- Mechanische Stabilität der montierten Flachbaugruppenanordnung sowie der Platinen im autarken Betrieb

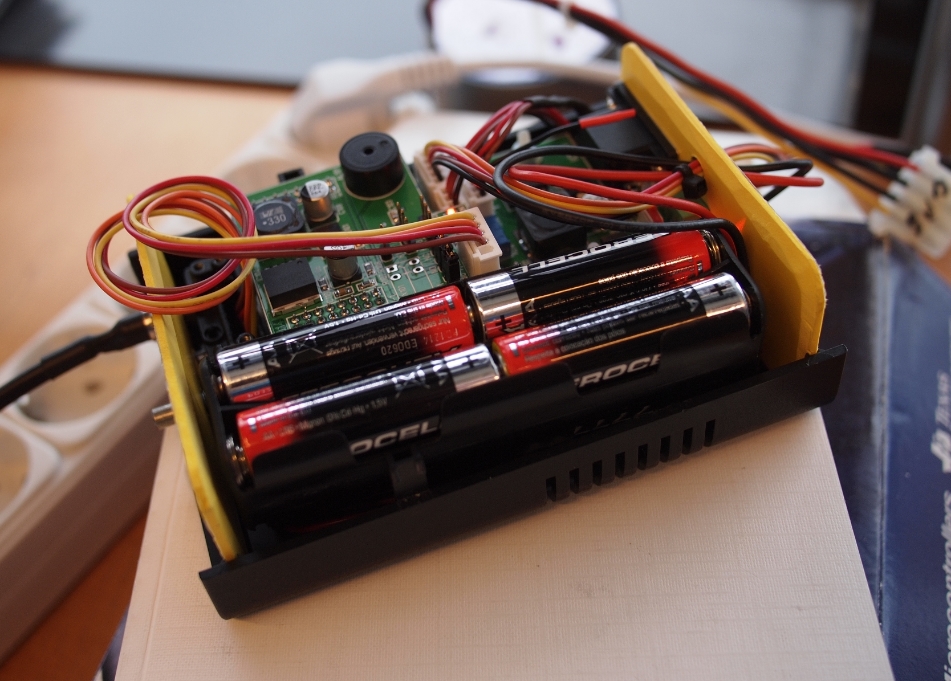

Zudem wurden die Nennmaße so festgelegt, dass die APRS Baugruppe in standard Kunststoffgehäusen verbaut werden kann. Die Anschlüsse am oberen und unteren Ende der Baugruppe passen dann genau in die Frontplatten des Gehäuses. Duch die schmale Bauform der Platinen lassen sich zudem die benötigten Batterien ebenfalls im Gehäuse unterbringen.

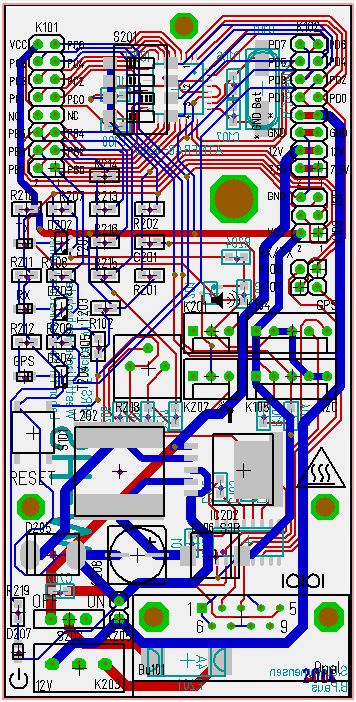

Platinenlayouts
